Трубы НПВХ напорные канализационные — виды, преимущества, монтаж

Обновлено: 13 марта 2016

трубы нпвх напорные канализационныеРечь пойдет об изделиях из такого рода материала, как непластифицированный поливинилхлорид (нПВХ), что определяет его непластичность и определенную степень жесткости. Главное назначение – организация систем холодного водоснабжения и канализации. Использоваться трубы НПВХ напорные канализационные могут при прокладке как снаружи, так и внутри помещений, для монтажа трубопровода под высоким давлением и самотечных систем.

Виды канализации, отличительные черты

Чтобы удовлетворять нужды потребителей в различных условиях могут использоваться следующие разновидности систем:

  • напорные;
  • безнапорные или самотечные.

В случае, когда необходимо обеспечить продвижение стоков по направлению снизу вверх, пусть даже лишь на некоторых участках, используется насосное оборудование, что позволяет создать принудительное движение по коммуникациям. Такие системы называются напорными. Соответственно, при этом давление в трубах повышенное, а значит, необходимо использовать специальные трубы НПВХ напорные.

Но если трубопровод по всей протяженности расположен под уклоном, а стоки движутся по ниспадающей, в таком случае достаточно естественного движения воды под действием гравитации. Давление в трубах при этом не повышается до высоких значений, однако, есть и минусы – гораздо больший риск образования засоров, в особенности, если в стоках присутствуют крупные фракции в больших количествах.

Разница между напорными и безнапорными коммуникациями заключается в способности выдерживать большие давления (в первом случае). В определенных случаях допустимо использовать в напорных системах трубы, не предназначенные для больших нагрузок, но в этом случае нет гарантии, что трубопровод прослужит довольно долго.

Разновидности коммуникаций для напорной системы

На рынке представлены довольно большое количество различных исполнений, которые отличаются родом материала. Соответственно каждый из вариантов обладает особым набором характеристик, что позволяет подобрать напорные канализационные трубы для эксплуатации в определенных условиях:

  1. Железобетонные исполнения. В случае использования таких труб в ливневой канализации можно говорить о самотечной системе, так как большую часть времени стоки продвигаются естественным путем. Но все же такой вид коммуникаций используется и в качестве напорных, что обусловлено отсутствием альтернативного решения. Ведь основная характеристика железобетонных труб – крупные габариты, потому как используются они для организации канализационных систем нескольких домов или даже целых микрорайонов. А задействовать в этом случае другой вид изделий (например, полиэтиленовые или ПВХ аналоги) проблематично ввиду больших сложностей при изготовлении и стыковке полимерных труб диаметром в два метров. Железобетонные изделия соединяются в раструб, а шов герметизируют цементным раствором, смолой или плавкой серой, а также битумом.

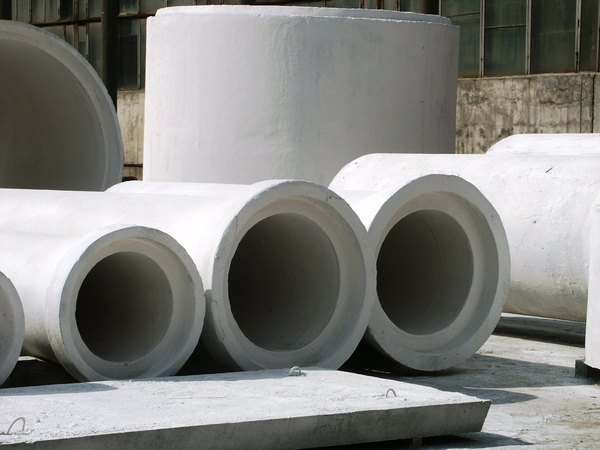

    бетонные напорные трубы
    Железобетонные трубы устанавливаются с применением спецтехники по причине своего большого веса
  2. Чугунные трубы. В прежние времена такой род коммуникаций являлся основным при монтаже труб систем канализации, но и сегодня он не утратил актуальности, хоть и популярен заметно в меньшей мере. Чаще всего такое решение используется в случае, когда предполагается механическое воздействие на некоторый участок трубопровода. Например, при прокладке на небольшой глубине под проселочной дорогой, где часто проезжают грузовые автомобили.

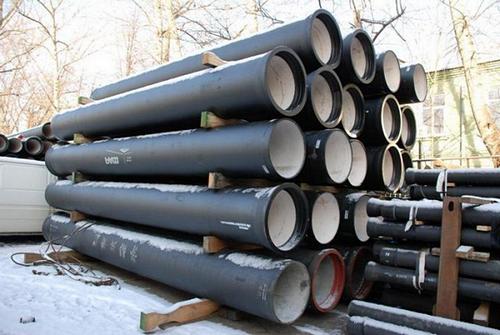

    напорные чугунные канализационные трубы
    Напорные чугунные канализационные трубы
  3. Труба канализационная напорная ПВХ. Очень популярное решение, что обусловлено набором характеристик такого рода изделий, позволяющих быстро и легко смонтировать трубопровод большой протяженности: малый вес, удобство и простота процесса укладки, длительность эксплуатации, герметичность стыков за счет применения резиновых колец для уплотнения.

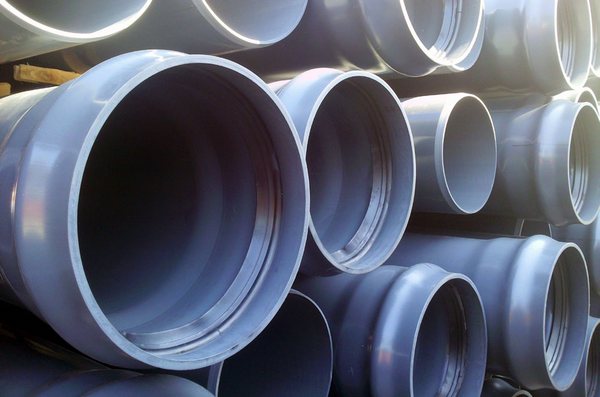

    трубы для напорной канализации пвх
    На фото ПВХ-трубы с уплотнительным кольцом для напорной канализации
  4. Асбестоцемент хоть и относится к напорным коммуникациям, однако, максимальный порог выдерживаемого давления без повреждений – 4 кгс/кв. м. Дополнительно к тому данный вид изделий еще и весьма хрупкий, в особенности велик риск при транспортировке. Но есть и плюсы: устойчивость к низким температурам и агрессивным веществам, доступная цена, не проводит электричество.
  5. Полиэтилен. Данный вид изделий во многом схож с таким вариантом, как трубы для напорной канализации ПВХ, но отличается большей гибкостью и эластичностью, имеет более толстые стенки. В то же время монтаж трубы для напорной канализации ПНД будет несколько сложнее — понадобится применение сварки или компрессионных фитингов.

Соответственно, одними из наиболее подходящих вариантов являются коммуникации из поливинилхлорида и полиэтилена. Каждый из них имеет больше плюсов, чем прочие аналоги.

Виды и характеристики труб НПВХ

Разделяются подобные изделия по принципу соединения. Можно выделить две группы исполнений:

  • с раструбом и с уплотнительным кольцом;
  • с раструбом под клеевое соединение.
трубы для напорной канализации
Напорные трубы ПВХ с раструбом под клей

Такие канализационные коммуникации НПВХ отличаются следующими характеристиками:

  1. При изготовлении используется технология трехслойной экструзии, в результате изделия отличаются вспененной структурой внутреннего слоя.
  2. Негорючий материал.
  3. Устойчивость к агрессивным средам, как в случае внешнего воздействия, так и при транспортировке химических веществ.
  4. Стойкость к коррозии и наслоениям загрязнений, а также к электрокоррозии.
  5. Неподверженность воздействию перепадов температур.

Эти свойства позволяют эксплуатировать разнотипные напорные канализационные трубы НПВХ даже в качестве кабель-каналов и коммуникаций, используемых при прокладке трубопроводов, транспортирующих химически активные вещества.

Обзор преимуществ и недостатков

Также, изделия из непластифицированного поливинилхлорида обладают такими преимуществами:

  • высокая степень прочности;
  • сравнительно небольшой вес;
  • отличные гидравлические характеристики, что обусловлено гладкостью внутренних стенок;
  • простота монтажа и отсутствие необходимости в использовании специального оборудования;
  • не требуют ухода;
  • устойчивы к ультрафиолету;
  • температура перемещаемой жидкости до +40 °С;
  • могут прокладываться как на поверхности, так и под землей;
  • длительный срок эксплуатации (в среднем 50 лет).

Если рассматриваются трубы НПВХ напорные канализационные, цена их не так высока. Например, чугунные коммуникации обойдутся значительно дороже.

Из основных недостатков можно отметить повышенную хрупкость материала при низких температурах и невозможность его использования для транспортировки жидкостей с температурой выше +40 градусов.

канализационный насос измельчитель для унитазаОдним из элементов напорной канализации может выступать канализационный насос-измельчитель для унитаза. Подробнее о нем читайте на нашем сайте.

В отдельной статье мы рассказали про ПВХ трубы для водопровода, про их характеристики и правила монтажа.

А способы поиска воды для скважины или колодца на своем участке описаны тут.

Нюансы монтажа

Раструбная стыковка с уплотнителем не предполагает необходимость использования дополнительных соединительных средств, так как на одном из концов трубы имеется расширение (раструб), а для герметизации стыка применяется резиновое кольцо, которое и выполняет функцию уплотнителя. Применяется данное решение чаще для трубопроводов самотечного типа, хотя для напорных систем оно тоже вполне актуально.

монтаж трубы пвх с раструбом
Технология соединения труб ПВХ с раструбом с уплотнительными кольцами

Раструбная клеевая стыковка может быть выполнена с помощью холодной сварки (используется особого рода клеящий состав). Этот способ обычно используется для монтажа напорных систем.

Таким образом, изделия из НПВХ очень привлекательны для организации системы водоснабжения и канализации. При выборе следует учитывать толщину стенок, диаметр изделия. Ключевым параметром при покупке труб для напорной канализации является показатель кольцевой жесткости.

Если стоит задача укладки трубопровода под слоем почвы, выбирается исполнение 4 кН/кв. м (марка труб SN4), а для внутренней канализации достаточно варианта SN2 с меньшим показателем кольцевой жесткости.
