Дренажная труба 110 в фильтре геотекстиль и ее особенности

При установке септиков на индивидуальном участке, лишенном доступа к центральной канализационной магистрали, во многих случаях очищенные стоки сливают в почву, устраивая дренажные поля с помощью специальных фильтраторов или труб. В последнем случае часто используется дренажная труба 110 в фильтре геотекстиль, свойства которой позволяют добиться наилучшей производительности и защиты верхнего слоя почвы от подаваемых в глубинные пласты загрязненных сточных вод.

Помимо работы в системе очистки канализационных вод, перфорированная гофрированная дренажная труба (дрена) может быть использована в домашнем хозяйстве в иных целях, а различная конструкция и типовые размеры еще более расширяют сферу ее применения. При выборе дренажных труб для использования в быту обращают внимание на размерные параметры, конструктивное устройство, наличие защитного материала, основным критерием выбора является стоимость изделия и соответственно производитель, который ее определяет.

Принцип работы и области применения

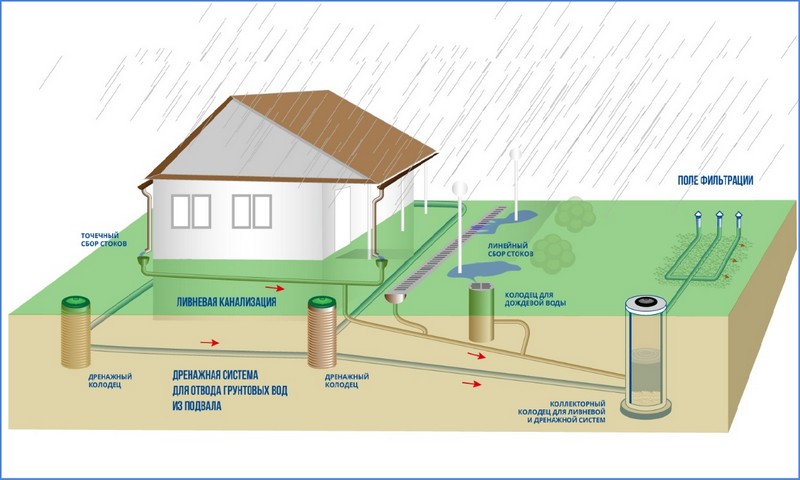

Общеизвестна и широко используется система ливневой канализации для сбора воды с больших площадей с твердым покрытием, для этого на территории делают уклон и все сточные воды стекают в желоб, по которому затем отводятся в нужное место.

По аналогичному принципу работают и подземные дренажные трубы, заменяя желоб в системе — они собирают и отводят воду на участках с открытым грунтом. Для реализации процесса водосбора в их оболочке размещен ряд мелких прорезей, занимающих сегмент 120 или 180 градусов, при его верхнем расположении осадки проникают во внутреннюю полость через щели и транспортируются к дренажному колодцу (отправляются за территорию участка).

При работе в системах очистки канализационных стоков трубный дренаж происходит по другому принципу – в трубу подаются стоки, которые очищаются и отправляются в землю на большую глубину. В этом случае сегментная перфорация направлена вниз или прорези размещаются со всех сторон трубной оболочки.

Дренажные системы с использованием трубопроводов широко применяются в следующих сферах народного хозяйства и быта:

• При отведении избыточной влаги с земельных участков: спортивных сооружений на открытом грунте (футбольных полей, теннисных кортов), частных территорий вокруг жилых домов.
• При осушении заболоченной местности в мелиорации.
• В дренажных системах цокольных этажей, подвалов индивидуальных домов и хозяйственных построек при высоком уровне грунтовых вод, ведущих к подтоплению и повышенной влажности в расположенных ниже уровня земли помещениях.
• В сельском и подсобном хозяйстве при отведении воды с заболоченных полей.
• Для направления глубоко в грунт дождевых вод из дождеприемников и лотков в системах ливневой канализации частных домов и построек различного назначения.
• В системах очистки канализационных стоков и серых вод индивидуальных жилых домов и прочих объектов при размещении в полях аэрации.

Материалы изготовления дренажных труб

При работе в земле в условиях повышенной влажности и среде с умеренно агрессивными химическими веществами, используют материалы изготовления трубопроводов с высокой коррозионной устойчивостью и нейтральностью к большинству химических веществ. Ни один из дешевых металлов не обладает подобными качествами, поэтому при укладке в грунт используют следующие виды трубных изделий: из асбестоцемента, керамики, полимеров, пористых материалов.

Асбестоцемент

Как видно из названия, асбестоцементные трубы выпускают из смеси природного горного асбеста (волокон под названием хризотил с содержанием 20%) и цемента. Их стандартный внутренний проходной диаметр располагается в диапазоне от 100 до 500 мм, длина в зависимости от сечения составляет 3 типовых размера: 2950 — 3950 — 5000 мм (по ГОСТ 31416-2009 на хризотилцементные трубы и муфты).

Для взаимного соединения звеньев трубопровода между собой используют патрубки, имеющиеся на раструбном конце изделий в сочетании с резиновыми кольцами, или муфты, выполненные из асбестоцемента, резины или пластика с аналогичными резиновыми уплотнителями. Для изменения направления асбестоцементных трубопроводов на поверхности используются чугунные отводы, тройники, переходы, но так как их размещение под землей технологически запрещено, при необходимости подбирают пластиковые аналоги с соответствующими размерными параметрами.

Перфорация обычно проводится самостоятельно, ее стандартное исполнение — ряд сквозных отверстий по всей длине трубы диаметром 3 — 7 мм с шагом между прорезями 100 — 200 мм, иногда создают перфорированные щели с применением болгарки и диска по бетону.

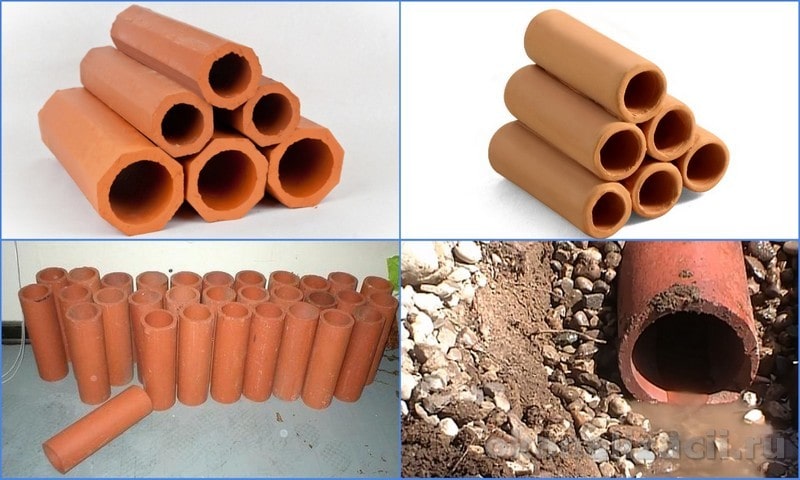

Керамика

Формы и размерные параметры дренажных труб из керамики регламентированы ГОСТ 8411-74 от 1975 года. Материалом их изготовления является обожженная глина в чистом виде или с различными добавками. Трубы применяются в мелиоративном хозяйстве при устройстве подземных дренажных систем методом монтажа с закрытием стыков фильтрующими материалами.

Основные типы глиняных изделий: гладкостенные, шестигранные и восьмигранные, их номинальная длина составляет 333 мм при разнице в диаметрах от 50 до 300 мм.

Керамические дренажные трубопроводы морально устарели и имеют ограниченное использование (только в народном хозяйстве). Из-за отсутствия фасонных изделий их устанавливают на прямолинейных участках и соединяют между собой пористыми водопроницаемыми оболочками, через которые происходит водозабор или водосток.

Пористые материалы

Основными компонентами для изготовления дрен с водопроницаемыми стенками являются керамзитостекло или пластобетон. Они не нуждаются в отверстиях благодаря тому, что водоотвод происходит через поры в материале. Приведенные составы для изготовления труб являются не только малоиспользуемыми на производстве, но и скорее эксклюзивными, продукцию сложно обнаружить на отечественном рынке и нет смысла рассматривать ее в качестве элементов водоотводных трубопроводов, используемых в быту и народном хозяйстве.

Полимеры

Трубы из пластических материалов — безусловные лидеры среди аналогов по всем параметрам. Основными материалами их изготовления являются: полиэтилен низкого (ПНД) и высокого (ПВД) давления, полипропилен ПП. Намного реже используют для наружного размещения под землей популярный поливинилхлорид ПВХ или непластифицированный аналог (НПВХ) рыжего цвета.

Для дренажа используются полимерные трубы двух видов: гладкостенные и гофрированные. Последние выпускают промышленным способом многие производители, размещая продольные прорези в стенках между выступами гофры.

Количество щелей может быть различным, как и диаметр, размеры которого доходят до 500 мм (для бытового использования стандарт от 63 до 200 мм), при максимальных длинах труб в зависимости от сечения 40 или 50 м (выпускаются в бухтах). Нередко изделия поставляются в комплекте с геотекстильным полотном, выполненным из полипропиленовых или полиэфирных нитей, смесовых тканей с добавлением полушерстяных или хлопчатобумажных волокон.

Плюсы и минусы дренажных труб из разных материалов

Трубы из асбестоцемента и обожженной глины считаются морально устаревшими для устройства дренажных магистралей. Они сочетают в себе следующие достоинства и недостатки:

• Стоимость одного погонного метра асбестоцементной (хризотилцементной) 100 мм трубы составляет около 70 руб. — это сопоставимо с ценой однослойной дренажной гофры аналогичного сечения с геотекстильной оболочкой.
• Имеют большой вес и хрупки, что доставляет неудобства при доставке и укладке.
• Срок службы изделий из асбестоцемента и керамики — до 30 лет.
• Обожженная глина и асбестоцемент устойчивы к действию агрессивных химических веществ, влаге и температурным перепадам в широком диапазоне.
• Перед погружением в почву самостоятельно осуществляют перфорацию стенок, производя пропилы болгаркой или просверливая отверстия — это увеличивает время монтажа и повышает стоимость работ.
• При размещении керамического или асбестоцементного трубопровода возникают сложности в поиске подходящих фасонных изделий для изменения направления.
• Проделанные в стенках отверстия или щели при погружении в землю обычно нуждаются в дополнительной защите от попадания песка и крупных фракций.
• Имеют высокое гидравлическое сопротивление внутренних стенок (утверждение более относится к глиняной, чем к гладкостенной асбестоцементной продукции), подвержены заиливанию.
• Дренажные трубы устанавливают на конечных участках ливневой канализации или очистных бытовых систем. При использовании отрезков из керамики или асбестоноцемента возникают проблемы при стыковании их с пластиковыми трубами.

Все трубы из полимеров (ПНД, ПВД, ПП, ПВХ, НПВХ) имеют приблизительно одинаковые физические, химические характеристики и отличаются от морально устаревших аналогов следующими параметрами:

• Устойчивы к большинству агрессивных химических веществ и биологическому воздействию различного вида микроорганизмов, не поддаются гниению и образованию плесени.
• Обеспечивают более высокие параметры водоотвода за счет гладких стенок и применения дополнительных наружных фильтрующих оболочек.
• Срок службы полимеров достигает 50 лет.
• Просты в монтаже и эксплуатации, благодаря большой длине и некоторой гибкости из гофротруб можно прокладывать протяженные участки с изменением направления без использования фасонных изделий.
• Широкий ассортиментный ряд позволяет потребителю выбрать продукт в подходящей ему ценовой категории: стоимость одного погонного метра составляет 50 руб. для однослойных модификаций гофротруб из ПНД, если приобретается труба дренажная гофрированная от SoftRock, цена может доходить до 500 руб. (при покупке товара сечением 100 — 110 мм).

Разновидности пластиковых дрен

На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:

Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.

Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.

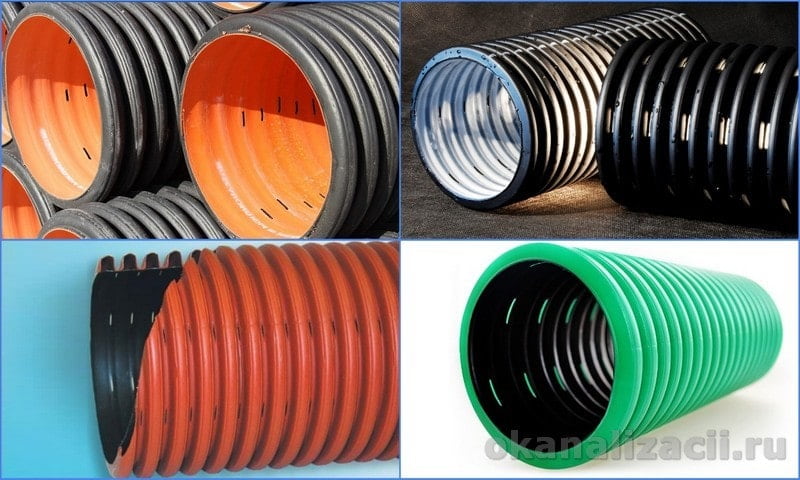

Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.

Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.

Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.

Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.

Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.

Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.

Основными материалами его изготовления являются:

Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.

Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.

Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.

Назначение и особенности внешних фильтров

Закрепленный на наружной трубной оболочке фильтрующий материал выполняет несколько функций:

Дренаж. Так как структура геотекстильного фильтра имеет пористую поверхность, через его хорошо просачиваются водные стоки, препятствуя переполнению внутренней полости трубопровода.

Фильтрация. Мелкие ячейки фильтрующей оболочки удерживают крупные частицы и взвешенные примеси, обеспечивая дополнительную очистку сточных вод.

Защита от заиливания. Слой материала, расположенный между наружной трубной оболочкой и грунтом, препятствует их соприкосновению — тем самым любая возможность забивания выходных отверстий или прорезей землей сводится к минимуму.

Армирование. Толстый слой из пенопласта и кольца жесткости в системе из продукта LightRock, SoftRock укрепляют наружную трубную оболочку, позволяя увеличить глубину залегания и соответственно надежность системы дренажа.

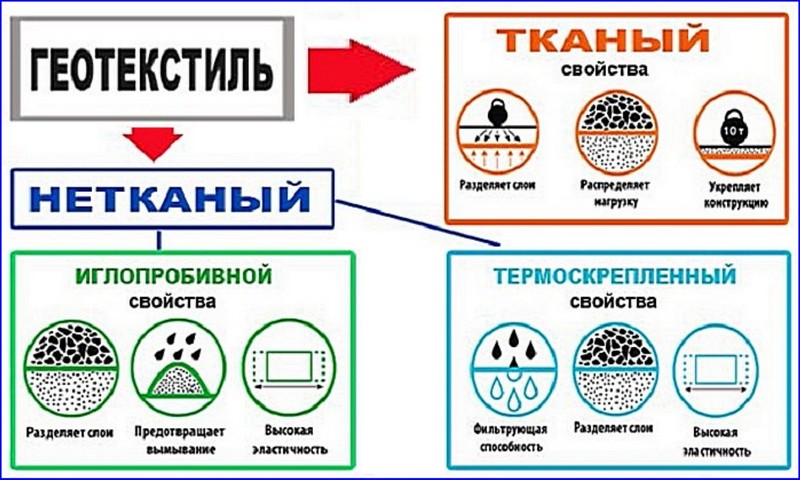

Геотекстиль

Фильтраторы в виде сплошного полотна наиболее часто используют для покрытия дренажных труб снаружи. Они изготавливаются из сформованных в плотную массу полиэфирных или полипропиленовых нитей иглопробивным методом, при котором иглы с зазубринами, проходя сквозь слой, переплетают и скрепляют между собой волокна. Полученная структура в результате процесса свойлачивания, наряду с высокой плотностью, отлично пропускает воду, на рынке данная разновидность представлена отечественными брендами Дорнит, Тайпар, Сибур.

Также нетканый геотекстиль производят по технологии термообработки путем спекания отдельных волокон, в результате чего он обладает повышенной прочностью и выдерживает высокие нагрузки, продукт известен под брендом Технониколь.

Тканевые разновидности геотекстиля производят методом сплетения нитей или их спекания, иногда отдельные волокна пришиваются высокопрочной нитью по методике вязания с прошивкой. Данный продукт имеет поры большого размера и редко используется на трубных оболочках.

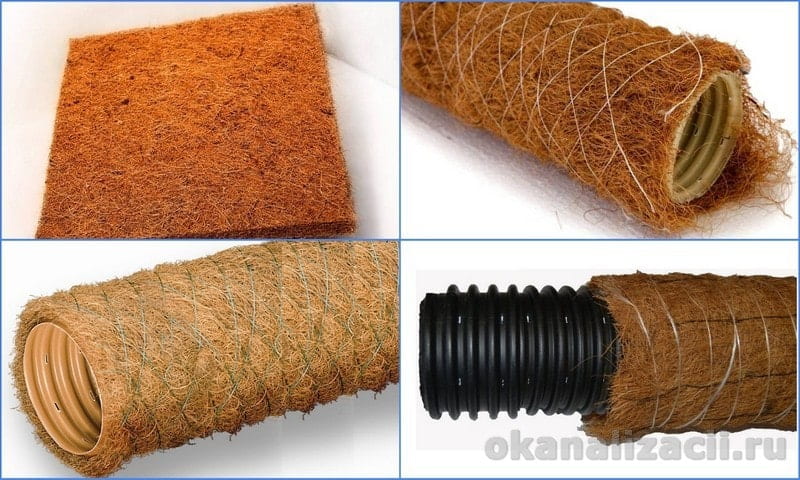

Кокосовое волокно

Волокно производят из измельченной скорлупы кокосовых орехов и его последующей опрессовки. Оно укладывается более толстым слоем на трубную оболочку, чем геотекстиль, имеет высокую пропускную способность и обеспечивает, в отличие от синтетических тканей, лучшую фильтрацию.

Кокосовое волокно используют при работе в грунте с высокой влажностью и значительными объемами стоковых вод. Стоимость 1 погонного метра трубы с его включением в 4 раза выше (около 280 руб.), чем у продукта с геотекстильной наружной оболочкой.

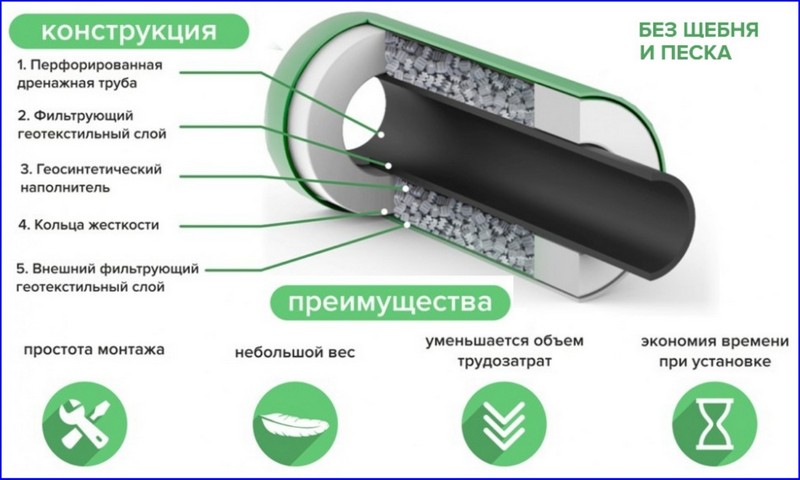

Двойная оболочка (пенопласт — геотекстиль)

Традиционная система дренажа состоит из дренажной трубы, геотекстильной оболочки и щебня, выполняющего функции дополнительного фильтратора и отделения трубопровода от соприкосновения с грунтом, который вызывает забивание водоотводящих каналов.

Современные инновационные трубопроводы от SoftRock убрали из схемы одну из главных составляющих — щебень, передав его функции дополнительной внешней оболочке из пенополистирола (пенопласта). Его применение благодаря наличию специальных каналов увеличило объемы отвода сточных вод приблизительно на 40% и избавило пользователя от приобретения многотонных грузов щебня. К тому же монтаж дренажных систем существенно упростился, увеличилась его скорость, а отсутствие труда большого числа наемных рабочих и заказа специальной техники позволило сэкономить финансовые средства.

На заметку: Правда, при приобретении товара с двойной оболочкой следует все же внимательно просчитать расходы, ведь средняя стоимость такой трубы наивысшая из всех аналогов и составляет около 500 руб. за погонный метр.

Выбор диаметра

При выборе диаметра дренажного трубопровода руководствуются следующими соображениями:

1. Для дренажа воды из цокольных помещений или участков небольшой площади (50 — 150 м²) рационально использовать трубопровод стандартного сечения, хорошо подойдет труба 110 в фильтре геотекстиль. Аналогичные трубы используют и в системах отвода канализационных стоков и ливневой канализации на частной территории.
2. Если система дренажа подводится к границам земельного участка или накопительному колодцу на расстояние более 40 метров, для отвода стоков используется дренажная труба диаметром 160 мм гофрированная перфорированная с геотканью.
3. Для осуществления одновременного дренажа заболоченной территории частного участка и транспортировки дождевых вод из системы ливневой канализации понадобится применение гофротруб большого диаметра, для этих целей отлично подойдет дренажная труба 200 с геотканью (гофрированная).

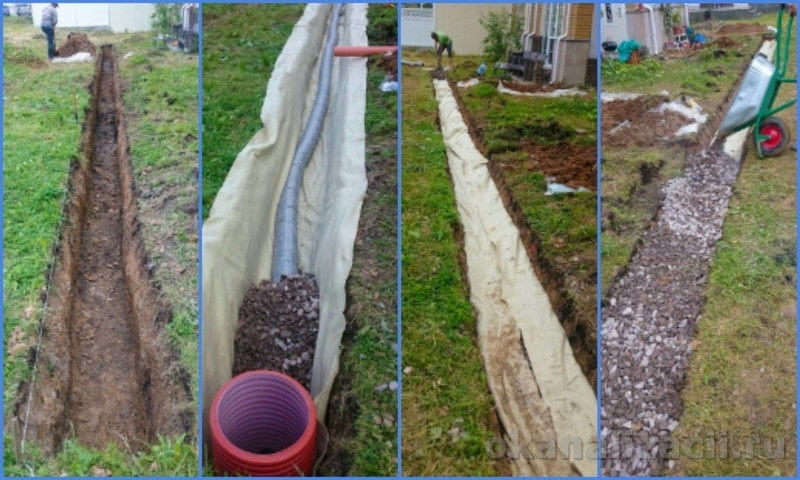

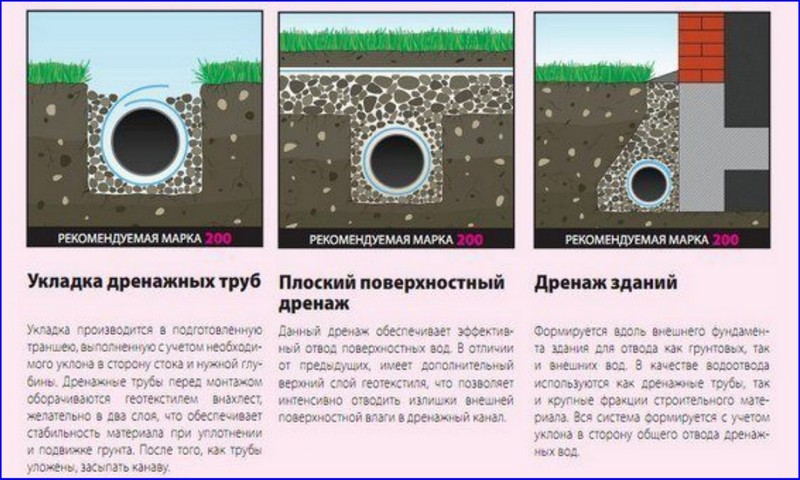

Как укладывать трубы

При укладке дренажных гофрированных труб основной проблемой является их стыковка, осуществляемая с помощью муфт и резиновых колец. При монтаже изделий большого диаметра приходится прилагать значительные усилия или приобретать специальные приспособления, чтобы одеть муфту на соединяемые отрезки. Устройство стандартной системы дренажа, при которой производится укладка дренажной трубы с геотекстилем, выглядит следующим образом:

• Производят разметку участка и приступают к выкапыванию траншеи с учетом уклонов (для диаметров труб 110 мм стандартное значение 20 мм на погонный метр) на глубину защиты системы от промерзания. Ширину траншеи выбирают на 400 мм больше сечения трубопровода.
• Помещают на дно вырытой канавы песок, формируя подушку толщиной 100 мм, засыпают щебень слоем 150 мм, опускают на него трубопровод. После соединения его участков с помощью муфт дополнительно производят проверку и корректировку уклона магистрали, прикладывая к крайним участкам шнур.
• Сверху присыпают всю систему дренажа щебнем слоем в 250 мм, получая общую толщину фильтрующей прослойки из мелкого камня около 400 мм.

• Для повышения срока службы дренажной системы и предотвращения ее быстрого заиливания укладывают поверх подушки из щебня рулонный геотекстиль, разматывая его по всей длине траншеи.

Важно: Если используют трубопровод без геотекстиля, фильтрующее полотно укладывают на дно и стенки траншеи, а после засыпки щебнем заворачивают наверх, присыпая впоследствии песком и выкладывая дерн.

• В точках разветвления магистрали монтируют смотровые полимерные колодцы.
• Насыпают поверх геотекстильной полосы слой песка с таким расчетом, чтобы до поверхности почвы оставалось расстояние не менее 200 мм.
• Укладывают поверх песчаной прослойки слой дерна толщиной 200 мм.

Популярные бренды

Трубы для дренажа отечественного производства поставляются на рынок следующими компаниями: Политек, Насхорн, Канатекс и Торгпласт (бренды SoftRock, LightRock), Прагма, Полипластик (торговые марки Корсис, Перфокор), из зарубежных производителей известны транснациональная группа компаний Wavin (Дания), Uponor (Финляндия).

На заметку: Некоторые компании (DKC, EuroPlast), выпускающие полиэтиленовые гофротрубы для прокладки кабельных инженерных коммуникаций, делают в них прорези и поставляют в качестве дренажных изделий. Как и их аналоги, они также бывают одностенными, двустенными и реализуются в бухтах по 40 или 50 метров.

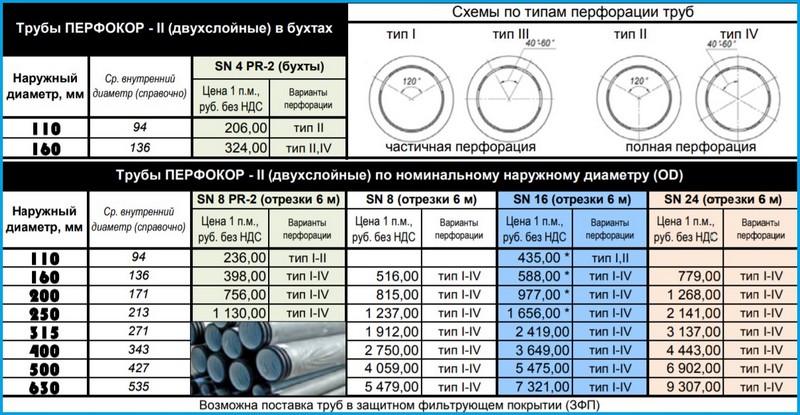

Перфокор

Отечественная группа компаний Полипластик, известная производством популярной марки высококачественных гофротруб Корсис, поставляет на рынок линейку продукции для дренажа Перфокор из полиэтилена низкого давления ПНД. Перфокор имеет двухслойную оболочку (черную гофрированную снаружи и светлую гладкую изнутри), их номинальный наружный диаметр лежит в диапазоне от 110 до 630.

Изделия с кольцевой жесткостью диаметром 110 и 160 мм поставляются в бухтах по 50 м, продукция с более высокими параметрами (Sn8, Sn16 Sn24) реализуется в виде трубных отрезков по 6 м.

Водоотводная перфорация сделана в виде узких щелей шириной 1,5 или 2,5 мм, ее длина лежит в диапазоне от 10 до 150 мм в зависимости от трубного диаметра (щели приблизительно в 5 раз короче окружности).

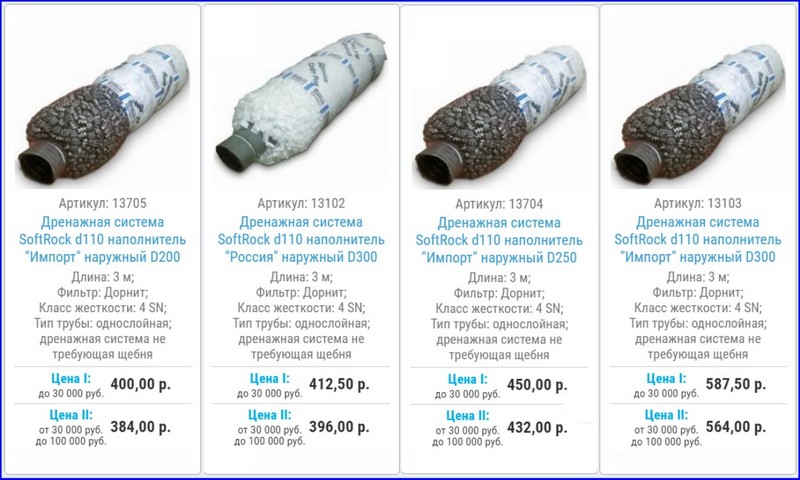

Технология SoftRock

Некоторые отечественные производители (Канатекс, завод Торгпласт) освоили технологию зарубежных компаний, собирая дренажные трубы из отечественных и импортных компонентов. При производстве по данной технологии берется дренажная труба и помещается в пенопластовую оболочку с пропускными каналами, которая сверху покрывается геотекстилем (SoftRock). Иногда фильтрующим полотном оборачивают и саму трубу (LightRock).

Стандартный диаметр продукции, выпускаемой по данной технологии, составляет 110 мм. На рынке также встречаются марки, имеющие сечение 50 или 160 мм, длина всех изделий — 3 м. Пенопластовый наполнитель может быть отечественного (белый цвет, похож на ежика) или импортного (серый цвет, по виду напоминает букву Ш) производства. Наружный диаметр трубного отрезка в пенополистирольной оболочке при трубе 110 мм приблизительно в 3 раза выше.

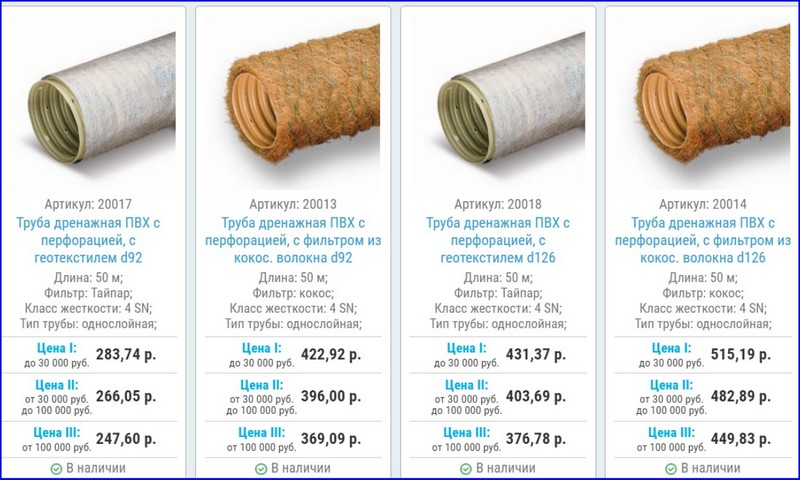

Wavin

Зарубежный холдинг Вавин известен как производитель различного вида изделий из ПВХ. На рынок поставляется его трубная продукция для дренажа в виде однослойных труб с перфорацией характерного коричневого (бежевого) цвета, дополненная фильтрами из геотекстиля и кокосового волокна.

Все изделия отличаются высокой жесткостью и прочностью, допускающей укладку на глубину до 10 метров. Соединение трубопровода проводится с помощью раструбов, раструбовых фитингов или накладных муфт.

Так же Wavin производит большое количество фасонных изделий, переходников, прокладок, полимерных дренажных и коллекторных колодцев — это дает возможность смонтировать канализационную систему любой сложности продукцией от одного производителя.

Цены

В таблице ниже приведены цены и особенности популярных брендов, поставляемых на отечественный рынок дренажных труб. Данные представлены для наиболее ходовых наружных диаметров в 110 мм.

Бренд (Модель) Диаметр наружный / проходной	Длина, м	Средняя цена за 1 м погонный, руб.	Дополнительные сведения
Nashorn N перфорированная 110 мм	50	80	Труба изготовлена из ПНД в оболочке из геоткани М-100.  Рекомендованная глубина закладки – до 4 метров.
Политек 3000 117/100	6	300	Двуслойная кирпичного цвета из ПЭ, без раструба, класс кольцевой жесткости SN 8.
Дренажная система SoftRock 110/250 (диаметр трубы и ППС оболочки)	3	450	Однослойная труба, импортный пенопластовый наполнитель, класс жесткости SN 4, внешний геофильтр Дорнит.
Труба ПЕРФОКОР — II	6	230	Двухслойная, кольцевая жесткость SN 8, раструбное соединение.
Wavin 126/113	50	550	Труба раструбная дренажная из ПВХ c кокосовым волоконным фильтром.
DKC труба дренажная 110/94 мм	50	140	Двуслойная зеленого цвета из ПНД, класс жесткости SN 6, муфтовое соединение.

Трубы для дренажа являются важной составной частью систем отвода канализационных и ливневых стоков в бытовом хозяйстве. На рынке представлен широкий ряд современной полимерной продукции, которая полностью вытеснила из торгового оборота морально устаревшие асбестоцементные и керамические изделия. Инновационные разработки передовых зарубежных фирм успешно переняли отечественные производители, выпускающие в настоящее время новейшие дренажные трубы с использованием пенопластовых и геотекстильных оболочек.
