Пластиковый дренажный колодец, его виды и монтаж

Статья размещена в рубрике|подрубрике

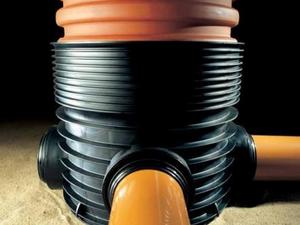

дренажный колодец пластиковый

Дренажный колодец является непременным атрибутом любой дренажной системы закрытого типа. Если в былые годы не было альтернативы бетонным изделиям, то теперь наиболее популярным является дренажный колодец пластиковый. Современные полимеры обладают такими свойствами, которые позволяют их эксплуатировать в самых различных климатических условиях. Работают колодцы в диапазонах температур от -70 до +50 градусов.

Предназначение и конструкция

Устанавливаемые на участке дренажные колодцы предназначены для сбора стекающей из дренажной системы воды, проверки и обслуживания трубопроводов, соединения сточных труб на поворотах и перепадах уровней, перенаправления воды в отведенные места.

Состоит дренажный колодец из гофрированной трубы, днища, люка. Более подробно о назначении этих элементов:

  • днище предназначено для защиты от проникновения внутрь колодца грунтовых вод;
  • гофрированная труба является камерой, в которой собирается вода. Ее длина не должна быть менее 1 м. Диаметр камеры составляет от 31,5 см и более. На высоте не менее 40 см от днища находятся отверстия для входных дренажных труб. За счет этого в нижней части трубы собираются твердые частицы;
  • пластиковый или металлический верхний люк предназначен для доступа к содержимому колодца.

На заметку: В некоторых конструкциях также используется горловина, представляющая собой пластиковую зауженную часть. Сверху горловина закрывается крышкой.

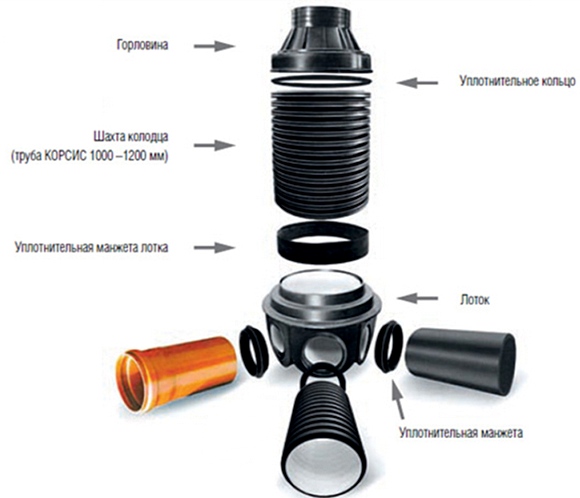

дренажный колодец из пластика
Составные части сборного пластикового дренажного колодца

Изготавливаются дренажные колодца из таких полимеров как поливинилхлорид, полиэтилен и полипропилен. Также могут использоваться их производные.

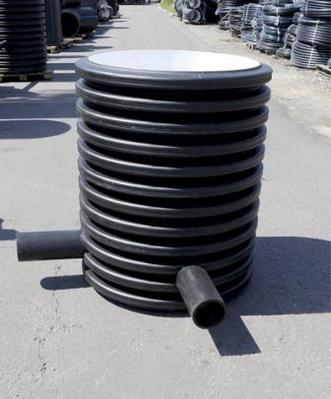

монолитный пластиковых колодец
Существуют также и монолитные модели полимерных колодцев

Преимущества пластиковых колодцев

Пластиковые колодцы для дренажа обладают следующими преимуществами:

  • небольшой вес, дающий возможность устанавливать их без использования специальной техники;
  • высокая герметичность;
  • материал колодца устойчив к истиранию, механическим воздействиям, коррозии;
  • толстый пластик не повреждается грызунами и прочими вредителями;
  • конструкция легко монтируется в систему. Возможно выполнить самостоятельную установку, без привлечения мастеров. Пластик легко подрезается, что позволяет регулировать высоту шахты;
  • пластиковые дренажные колодцы способны прослужить очень долго, не требуя ремонта. Гарантия на них составляет 50-70 лет, в зависимости от производителя;
  • гофрированная шахта не дает конструкции разрушаться при подвижках грунта. Она срабатывает наподобие пружины, компенсируя воздействие промерзшей почвы.
  • за счет меньшего диаметра достигается экономия места;
  • в отличие от бетонных аналогов, пластиковые емкости уже имеют в комплектации все необходимые входы и выходы, используемые для входных трубопроводов и слива.

Какие бывают дренажные колодцы

Дренажные колодцы по своему предназначению подразделяются на несколько видов, каждый из которых применяется для каких-то определенных целей.

Ревизионные (смотровые) колодцы

Они выполняют следующие функции:

  • контроль за состоянием дренажных трубопроводов;
  • обеспечение доступа к системе для ее прочистки;
  • сбор проникших в трубы твердых частиц. Они осаживаются в нижней части шахты, откуда их нужно периодически удалять.

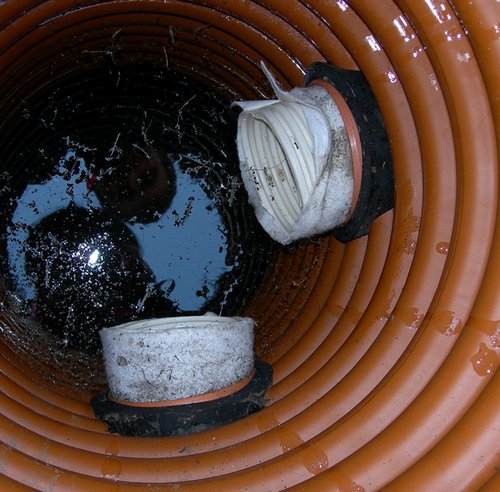

смотровой колодец пластиковый
Пример смотрового дренажного колодца из полимера

Смотровой колодец пластиковый устанавливается в следующих местах:

  • на поворотах дренажных трубопроводов;
  • в местах схождения дрен;
  • на прямых участках труб, через каждые 35 и 50 м при диаметре трубопровода до 150 и более 200 см соответственно;

Диаметр ревизионного колодца может быть различным. Если предполагается спуск в него человека с целью прочистки засоров, то ширина шахты должна составлять минимум 1 м. В остальных случаях, когда очистка будет производиться опущенной рукой со шлангом или насосом, лучше воспользоваться конструкцией с диаметром 34-46 см.

Коллекторные (водоприемные) колодцы

Располагаются такие сооружения в наиболее низких местах системы и выполняют следующие функции:

  • сбор стекающей по трубопроводам талой или дождевой воды;
  • накопление твердых частиц, находящихся в сточных водах;
  • как дренажный колодец для септика. Проходя в септике несколько ступеней очистки, вода собирается на конечном этапе в дренажном колодце.

Из коллекторной емкости вода уходит к месту утилизации, в центральную дренажную систему, в водоотводную канаву или используется для каких-либо нужд. Выход воды обеспечивается откачивающим насосом, если не предусмотрен ее естественный отток. Водоприемник обязательно должен оборудоваться крышкой с целью защиты от осадков, которые могут быстро перегрузить систему.

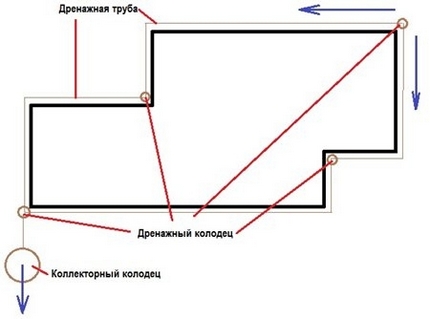

расположение смотровых и коллекторных колодцев
Схема расположения инспекционных и коллекторных колодцев на участке

Поглотительные (тампонажные) колодцы

Такие сооружения устанавливаются на участках, где отсутствует возможность сброса воды из коллекторного колодца. Иными словами, дно у таких емкостей отсутствует, а вместо него имеется засыпка из щебня, битого кирпича, гравия, песка, строительного мусора. Вода, поступающая в такой колодец, уходит из него методом впитывания в нижние слои грунта. Если тампонажный колодец заилился, производится принудительная откачка его содержимого посредством ассенизаторской машины.

пластиковые трубы для колодцаУ нас на сайте есть отдельная статья про пластиковые трубы для колодца. Узнайте, как и когда их можно применять.

Если вы хотите организовать дренажную систему вокруг дома своими руками, то мы поможем это сделать. Полезные советы есть в другой статье сайта.

Инструкция по монтажу водосточной системы из пластиковых труб для канализации находится здесь.

Монтаж дренажного колодца

Благодаря простой конструкции и небольшому весу, дренажный колодец из пластика может быть установлен буквально в одиночку.

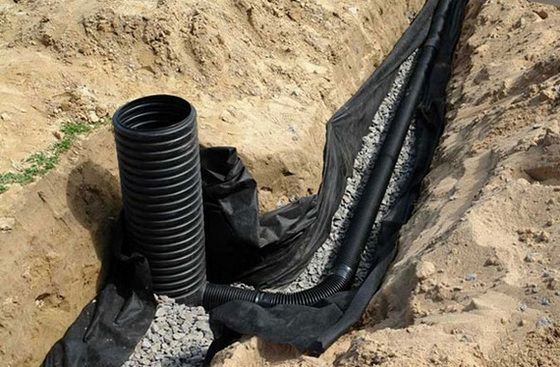

пластиковые колодцы для дренажа
Установленный дренажный колодец с подведенными к нему трубопроводами

Рассмотрим поэтапную установку дренажной емкости на примере популярного колодца Wavin, изготовленного из пластика:

1. Выкапывается котлован с таким расчетом, чтобы в него свободно заходила шахта колодца.

2. Дно котлована тщательно выравнивается и засыпается 10-сантиметровым слоем песка.

3. На песок устанавливают дно колодца и производят его выравнивание.

4. Если необходимо обрезать выступающую часть шахты, это делается с помощью обычной ножовки по дереву.

Совет: Обрезка шахты должна производиться по центру той части гофры, которая является выступающей.

5. К шахте с помощью манжетных резиновых уплотнителей подсоединяются трубопроводы.

6. Если подготовленных отверстий в шахте нет, то они вырезаются дополнительно. Для этого используется торцевая фреза, надетая на дрель. Диаметры фрезы и используемых манжет должны совпадать.

7. В уже имеющееся или просверленное отверстие вставляется резиновый уплотнитель трубопровода.

8. Внутрь уплотнителя вставляется переходная муфта. Предварительно резина смазывается силиконосодержащим составом.

9. Раструб днища очищается от мусора и также смазывается этим же составом.

10. Шахта колодца устанавливается внутрь днища. Герметичность такого соединения обеспечивается силиконовой смазкой и силой вдавливания.

Важно: Если силиконовую смазку при установке шахты не использовать, контакт шахты и днища может получиться недостаточным.

11. Подходящие к колодцу трубопроводы стыкуются с ним посредством установленной переходной муфты.

12. Производится засыпка котлована грунтом. Засыпаются последовательные слои толщиной 30-40 см, каждый из которых трамбуют.

13. Сверху колодца устанавливают крышку.

14. Проверяют работоспособность дренажной системы.

Несмотря на относительно высокую стоимость пластиковых колодцев для дренажа, окупаются они очень быстро. Этому способствуют недорогая установка и простое обслуживание, практичность, долговечность и практически полное отсутствие ухода в процессе эксплуатации.

На дренажный колодец пластиковый цена зависит от таких параметров как размер колодца и его комплектация, а также от фирмы-производителя.

Марка Изделие Диаметр, мм Цена, руб
Wavin Крышка полипропиленовая 315 900
Wavin Шахтная гофрированная труба, (погонный метр) 315 2650
Wavin Днище пропускное, диаметр выхода 110 мм 315 4700
ФД Пласт Люк полимербетонный 340 500
ФД Пласт Шахта колодца 340 1250
ФД Пласт Лоток прямопроходной, диаметр выхода от 110 до 340 мм 340 5080


Кроме перечисленных в таблице изделий также могут понадобится: врезки в колодец, резиновые манжеты, уплотнительные кольца, крестовые или тройниковые лотки и т.п. Все это повлияет на конечную цену колодца.
