Водоснабжение частного дома из колодца своими руками — схема устройства

Обновлено: 21 марта 2019

водоснабжение частного дома из колодца своими рукамиОрганизовать водоснабжение частного дома из колодца своими руками — классический вариант решения проблемы обеспечения водой при отсутствии централизованных коммуникаций. Во-первых, колодец – это действительно привычная и традиционная конструкция. Во-вторых, реализация требует меньше хлопот, а иногда и расходов по сравнению с использованием скважин. В-третьих, сказывается влияние сложившегося стереотипа – песни, стихи и проза наперебой предлагают эпитеты и образы «хрустальной», студеной, невероятно чистой и вкусной воды из колодца. Что из перечисленного действительно справедливо, а что является надуманным, следует разобраться с точки зрения современного человека.

Виды водоснабжения

При недоступности центральной системы автономное водоснабжение может быть реализовано с помощью артезианской глубокой скважины (достаточно дорогостоящее сооружение, требующее профессионального исполнения и применения специальной техники), менее глубокой скважины на песок или поверхностной забивной скважины, которую называют «абиссинской» или «иглой». Имеет ли схема водоснабжения частного дома из колодца существенные преимущества при сравнении с этими вариантами, рассмотрим ниже, сравнивая особенности эксплуатации, плюсы и минусы.

Плюсы и минусы колодцев

При сравнении с другими вариантами в большинстве случаев в качестве основного недостатка колодцев называют недостаточное качество воды, связанное с близким расположением такого источника к поверхности. Рекомендуют использовать ее только для бытовых потребностей и полива, если отсутствует эффективная система фильтрации. Именно в этом отношении чаще всего и возникают дискуссии, участники которых упоминают предков, которые пили воду из колодца почти с рождения и чувствовали себя при этом неплохо.

К сожалению, сторонникам традиций приходится напомнить, что состояние поверхностного слоя грунта в те времена, к которым они обращают внимание, было куда как лучше современного. Попадание в него токсинов и других вредных веществ в отсутствии развитой на современном уровне промышленности было маловероятным. Кроме того, качество воды из колодца так же, как и из скважины, зависит от:

  • экологической ситуации в конкретном районе,
  • места нахождения источника,
  • отсутствия нарушений при устройстве колодца,
  • состоянии источника (правильной эксплуатации, своевременной прочистки, ремонта и пр.).

Так или иначе, риск наличия примесей в воде высок, поэтому система водоснабжения частного дома из колодца должна быть снабжена комплексом фильтров, которые подбираются с учетом результатов лабораторного анализа состава воды. Впрочем, фильтрация потребуется и при использовании артезианских и, тем более, абиссинских скважин.

колодец на участке
Красово оформленный колодец на участке может стать предметом дизайна

Преимуществами использования колодца для водоснабжения являются:

  • небольшие затраты даже в том случае, когда для строительства привлекаются специалисты,
  • возможность выполнить все работы самостоятельно,
  • относительная простота обслуживания (прочистить и отремонтировать колодец можно тоже самостоятельно),
  • отсутствие необходимости утомительного оформления документов (на рытье колодца не требуется разрешение),
  • свободный доступ к воде при отключении электроснабжения.

Схема колодезного водоснабжения

Схема системы водоснабжения загородного дома из колодца определяется ее назначением, совокупностью объектов водопотребления, среди которых могут быть:

  • краны с питьевой водой,
  • водозабор для хозяйственных нужд,
  • подведение воды животным и домашней птице,
  • летний и тепличный полив,
  • баня или сауна и пр.
водоснабжение загородного дома из колодца
На фото линия водопровода с уличным краном для хозяйственных нужд

В общем виде схема водоснабжения из колодца комплектуется из следующих элементов:

  • источника забора воды (в нашем случае – колодец),
  • нагнетательного насоса (тип выбирается индивидуально, но чаще используются центробежные модели) с обратным клапаном,
  • управляющей системы (автоматика регулирования, приборы контроля),
  • водонапорного бака или гидроаккумулятора для стабилизации водоподачи, защиты перекачивающего оборудования от чрезмерно частых включений и выключений, возможности получать воду при кратковременных отключениях электроэнергии,
  • разводки (трубы и фитинги),
  • регулирующей и отсекающей арматуры.

Читайте также: Особенности обратных клапанов для насоса.

схема водоснабжения частного дома из колодца
Устройство колодца водоснабжения частного дома с погружным насосом

Если на участке есть фонтан, искусственный ручей и другие подобные сооружения, их подключают к общей системе с использованием отсекающей арматуры, чтобы с наступлением холодов ветку трубопровода можно было отключить и дренировать во избежание замораживания. Аналогичным образом поступают и с системой летнего полива.

Чтобы выполнить водоснабжение частного дома и провести его из колодца в полном соответствии с предъявляемыми требованиями, используют дополнительное оборудование:

  • системы фильтров (они могут устанавливаться на отвод для подачи питьевой жидкости, единый комплекс для питьевого и бытового отвода с разветвлением после фильтров, фильтр-системы различной комплектации на отдельные направления пр.),
  • водоподогреватели,
  • отопительные котлы и т.п.

фильтр для воды для загородного домаО том, какие могут понадобится фильтры для воды для загородного дома, вы узнаете из другой нашей статьи.

Если вас интересует, как выбрать накопительный водонагреватель для дома, то информация на эту тему есть в отдельном материале.

А способы углубления колодцев описаны тут.

Важные моменты выбора и расчета системы

Чтобы система водоснабжения из колодца работала эффективно, служила долго и была удобной в эксплуатации и обслуживании, важно тщательно проработать основные моменты.

  • Глубина колодца определяет выбор насосного оборудования. Если воду потребуется поднимать на высоту более 7-8 метров, целесообразно выбрать погружную модель. При меньшей глубине колодца можно использовать насосную станцию или поверхностный перекачивающий агрегат.

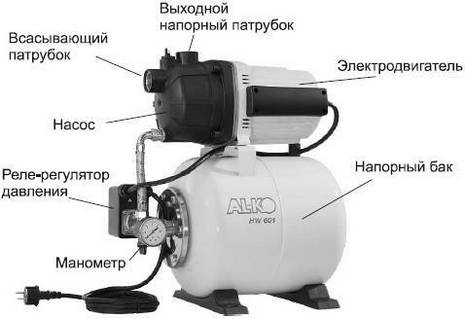

    насосы для водоснабжения частного дома из колодца
    Схема устройства насосной станции
  • Чаще всего рекомендуют выбирать мощность насоса с учетом среднесуточного потребления воды. Требуется учитывать и пиковые суточные показатели (когда все члены семьи дома, готовится еда, кто-то принимает водные процедуры и пр.), а также увеличение потребления жидкости в летний период, в том числе, на орошение растений. Не приобретать слишком мощные насосы — для водоснабжения в частном доме или на даче из колодца и легко справляться с пиками поможет накопитель – водонапорный резервуар или гидроаккумулятор.
  • Мощность и напор насоса также зависят от схемы водоснабжения, количества входящих в нее точек водопотребления и места их нахождения. При расчете обычно 10 метров горизонтального удаления приравниваются к 1 метру подъема. Учитывается также необходимость дополнительного подъема, если некоторые точки водопотребления располагаются выше первого этажа дома.

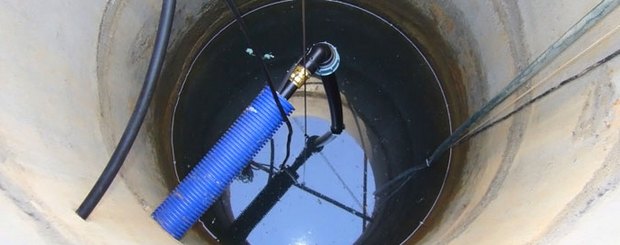

    водоснабжение частного дома из колодца
    Водозаборная магистраль в колодце
  • Не следует выбирать параметры насоса, точно соответствующие расчетным показателям. Для страховки лучше обеспечить небольшой резерв возможностей.
  • Укладка труб в глубокие траншеи (глубиной ниже уровня промерзания почвы) или с утеплением, если глубина траншей меньше, обязательна при круглогодичном использовании системы водоснабжения, однако специалисты рекомендуют предпочесть этот вариант, избегая установки надземных коммуникаций, даже при сезонном проживании. Наличие надежной защиты позволит избежать неприятностей в непредвиденных случаях и не потребует переделывать систему, если вы решите использовать дом зимой.
  • В случае использования водопровода в зимнее время поверхностный насос или насосную станцию необходимо устанавливать в помещении, в котором всегда будет плюсовая температура (в доме, подсобке) либо в кессоне.

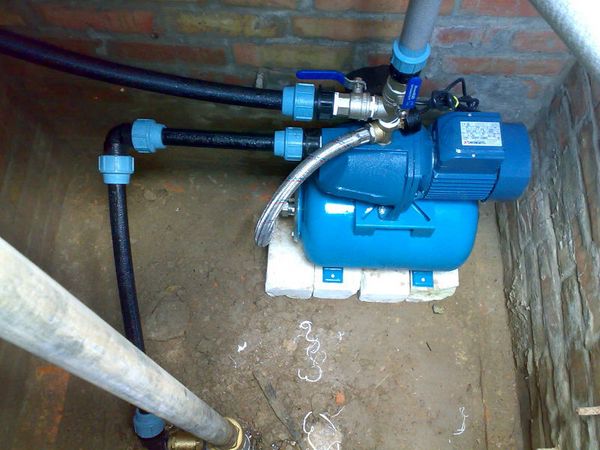

    системы водоснабжения загородного дома из колодца
    Установка насосной станции в кессоне также минимизирует распространение шума от работы агрегата

Выбор труб и насосов

На дачах «со стажем» часто используются металлические трубы. Их применение не возбраняется и теперь, однако, с появлением пластиковых изделий оно стало нецелесообразным. Не подверженный коррозии полимерный материал обладает достаточной прочностью и химостойкостью, поэтому обеспечивает трубам большую долговечность по сравнению с металлическими аналогами. Кроме прочего, пластиковые трубы имеют гораздо меньший вес, что облегчает процесс монтажа.

Для внутренней разводки часто выбирают трубы из полипропилена или металлопластика, а сам подвод воды для водоснабжения дома из колодца производят с помощью трубы из полиэтилена (ПНД), диаметром 32 мм.

система водоснабжения частного дома из колодца
Схема прокладки трубопровода от колодца к дому с дополнительным утеплением

Выбор типа насоса производится с учетом подъемный характеристик.

  • Удобные в обслуживании поверхностные насосы и насосные станции способны обеспечить подъем до 7-8 метров.
  • Погружные модели – в среднем до 40 метров.

Может показаться, что максимальные показатели не найдут применения в системах водоснабжения этого типа, ведь настолько глубоких колодцев практически не бывает. Следует вспомнить, что к высоте подъема при расчетах необходимо прибавить расстояние до точек водозабора в пропорции, указанной выше. Таким образом, погружные насосы окажутся оптимальным решением, если дом находится далеко от источника.

Расчет параметров насосного оборудования производят с учетом того, что для комфортного пользования давление в кране не должно быть ниже 1,5 атм. При этом проверка должна вестись по наиболее удаленной от источника точке водозабора.

Рекомендуемый запас производительности составляет 30% от номинального значения. Это позволит избежать нарушений водоснабжения в непредвиденных ситуациях.

Возможные варианты схемы разводки

Подключение точек водопотребления к подводящему трубопроводу в доме может осуществляться двумя способами.

  • Последовательная схема предполагает использование тройников для подключения к основному трубопроводу. Она экономична (требуется меньшее количество труб) и проще в реализации, но вызывает затруднения с точки зрения распределения давления. Всегда есть риск понижения параметров на удаленных точках потребления.
  • Коллекторная схема требует организации коллектора (или нескольких при большой площади или наличии нескольких этажей дома). К коллектору подключаются по отдельности все потребители. При выборе этого варианта важно предусмотреть наличие запасных отводов с коллектора, закрытых заглушками на случай необходимости подключить дополнительную точку через какое-то время.

принцип работы насосной станцииВ нашей отдельной статье описан принцип работы насосной станции и ее устройство.

А более подробно про особенности коллекторной и тройниковой разводки водопровода мы рассказали здесь.

Способы самостоятельно поиска воды на участке для колодца или скважины вы можете изучить на этой странице сайта.

Этапы монтажа

Монтаж системы водоснабжения загородного дома на базе колодца своими руками выполняется в определенной последовательности.

  1. Расчеты и разработка схемы подвода воды в дом и распределения ее по водоразборным точкам, создание эскизов, которые упростят монтаж.
  2. Разработка схемы подведения электроснабжения.
  3. Подведение трубопровода к дому.
  4. Монтаж фильтров.

Важно: Насосное оборудование для водоснабжения в загородном доме устанавливают и подключают когда будут завершены работы внутри дома – монтаж труб, подключение сантехники и бытовой техники и пр.

Завершающим этапом становится подключение насосов к трубопроводам, электропитанию и системе управления.
