Пресс фитинги для металлопластиковых труб — особенности и монтаж

Статья размещена в рубрике|подрубрике

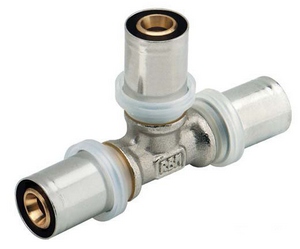

пресс фитинги для металлопластиковых трубКоммуникации, созданные с помощью соединительных элементов — фитингов, характеризуются высокой ремонтопригодностью, легким и быстрым монтажом, универсальностью. Именно такие трубопроводы используются в бытовых и промышленных инженерных линиях — для водопровода, отопления, канализационных систем, а также для сетей, транспортирующих другие жидкости или газ.

Используя пресс фитинги для металлопластиковых труб, можно создавать качественные неразъемные соединения в водопроводных, отопительных системах.

Какие бывают фитинги

Все соединительные элементы, используемые в трубопроводах, классифицируют по способу фиксации:

разъемные фитинги для металлопластиковых труб
Компрессионные разъемные резьбовые фитинги
  • разъемные — для крепления такого изделия предусмотрен цанговый узел с резьбовой парой;
  • неразъемные (пресс-фитинги металлопластиковые) — для монтажа используется запрессовка.

Фитинги для металлопластика отличаются только способом монтажа, а вот асортимент для каждого способа крепления идентичен.

Кроме того, соединительные элементы классифицируют по назначению — для стыковки, поворота, возможности перекрывания транспортируемой среды и так далее.

Как устроен пресс-фитинг

Пресс фитинги для металлопластиковых труб, цена которых всегда соответствует качеству, имеют следующее устройство:

  • корпус, чаще всего латунный, изменяющийся в зависимости от типа модели (муфты, переходника, уголка);
  • гильза из нержавеющей стали — основной элемент фитинга, который подвергается обжатию и не способен после монтажа восстановить свою форму;
  • кольцевая клипса, необходимая для соединения корпуса и гильзы, выполняется из эластичного материала, также играет роль защитной прокладки, препятствующей поступлению гальванических токов на сделанное соединение.
строение пресс фитинга
Устройство пресс фитинга

Диаметры соединительных элементов выполняются в соответствии с диаметрами выпускаемых труб.

Ассортимент, преимущества, область использования

Пресс фитинги для металлопластика выпускаются в очень широком ассортименте, благодаря чему можно создавать разводки любой сложности и конфигурации:

  • переходники потребуются для монтажа линейного трубопровода, они обеспечивают соединение разных материалов или труб разного диаметра;
  • отводы, уголки, крестовины, тройники — все они нужны для разветвлений и поворотов, врезки трубопровода;
  • муфты необходимы для стыковки элементов трубопровода одного размера;
  • комбинированные фитинги незаменимы в случае подключения к металлопластиковым и стальным трубам;
  • фитинги запорного типа: краны, вентили, клапаны (иногда запорный элемент интегрируется в крестовину);
  • фигурные изделия, позволяющие выполнить обвод трубопровода без создания дополнительного стыка.
пресс фитинги для металлопластика
Различные варианты пресс фитингов

В числе безусловных достоинств пресс-фитингов для металлопластиковых труб отмечаются:

    1. Высокая прочность — даже в местах стыка рабочее давление может составлять 10 атм.
    2. Продолжительный эксплуатационный период без потери основных свойств — до 50 лет при соблюдении правил монтажа.
    3. Коррозионная устойчивость, отсутствие склонности к разрушению под негативным действием окружающей среды.
  1. Выполненное неразъемное соединение не требует специфического обслуживания и постоянного контроля.
  2. Соединительные элементы не подвержены линейному расширению, поэтому могут устанавливаться в отопительных системах и трубопроводах с горячей водой. Транспортируемые горячие жидкости не вызывают изменений эксплуатационных параметров, а потому трубопроводы, созданные с использованием такой сантехнической фурнитуры, считаются универсальными.
  3. Монтаж очень легкий и быстрый, практически не имеет своей специфики и доступен даже новичкам. В числе специальных инструментов — только обжимные пресс-клещи.
  4. Широкий ассортимент — не составит труда подобрать соответствующий фитинг для трубопровода разных диаметров, для подключения сантехнического оборудования.
  5. Качественные фитинги под пресс для металлопластиковых труб не слишком дороги — в результате прокладка трубопровода с высокими эксплуатационными характеристиками остается бюджетной.

Поскольку соединение металлопластиковых труб с пресс-фитингами герметично и надежно, их можно использовать в инженерных сетях закрытого типа, которые заливаются бетоном или укладываются под гипсокартонную обшивку. В таких водопроводах не потребуется регулировать затяжку, да и другого профилактического обслуживания не предусматривается.

Как монтировать пресс-фитинги

Чтобы осуществить соединение пресс-фитингами труб из металлопластика, потребуется соответствующий инструмент, выполняющий обжатие, — пресс-клещи. Для установки детали на трубу можно выбрать ручные или автоматические устройства. Ручные пресс-клещи — хороший выбор для самостоятельных работ, поскольку они недороги, но по качеству соединения не уступают профессиональным конструкциям.

На заметку: Приобретая такой инструмент, необходимо учесть, что он рассчитан на работу с определенным диаметром труб. Но также есть и модели со специальными вкладышами — они обеспечивают возможность работы пресс-клещей с разными диаметрами.

Можно также приобрести современные улучшенные модели, маркирующиеся особым способом:

обжим пресс фитингов
Ручные пресс клещи для монтажа фитингов для металлопластикового трубопровода
  • OPS – прибор оснащен фиксаторами ступенчатого типа, которые позволяют увеличить прикладываемое усилие;
  • APC – обеспечивает автоматический контроль за качеством выполнения процесса. Такой пресс не открывается до того момента, пока обжим не завершится;
  • APS – особая конструкция прибора позволяет ему самостоятельно распределять усилие зажима, которое напрямую зависит от размеров фитинга.

Как происходит монтаж пресс-фитингов? Особенности этого способа установки объясняются нюансами конструкции соединительного элемента. Итак, пресс-фитинг — это корпус (такой же, как и у резьбовых элементов), со штуцерами на концах, но вместо гаек с резьбой в данном случае предусматривается специальная гильза, позволяющая запрессовать место контакта трубы и собственно фитинга. Поэтому без специальной пресс-машины в процессе монтажа не обойтись.

Собственно технология установки выглядит следующим образом:

  1. Труба, выбранная для процесса прессования, качественно обрезается под прямым углом. Лучше использовать для этих целей специальный труборез, а не экспериментировать с подручными инструментами.
  2. Торец изделия обрабатывается калибровщиком — это специальное приспособление позволяет точно выровнять срез, а также снимает фаску с края трубы.
  3. На трубу, предназначенную для стыка, надевают гильзу.
  4. В торец подготовленной трубы вставляют штуцер корпуса фитинга. Торец трубы должен соприкасаться с упором на корпусе фитинга с максимально возможной плотностью.
  5. Образовавшееся соединение помещают в тиски пресс-машины и производят обжим пресс фитингов.
монтаж пресс фитингов
Готовое соединение металлопластиковой трубы с пресс фитингом

После того, как соединительный элемент смонтирован, возможность его демонтажа исключена. В ручном режиме, без специальных прессующих приспособлений, такое соединение не выполнить. Однако учитывайте, что именно пресс-фитинги обеспечивают самую высокую герметичность соединений — это выгодно отличается их от резьбовых конструкций и позволяет создавать водопроводные сети там, где место стыковки труб в последующем будет недоступно.

Чтобы подобрать фитинги к трубам из металлопластика, не нужно обладать специальными знаниями. Вначале следует определиться с нужной конфигурацией изделия, а потом обратить внимание на его качество — так, латунные фитинги не могут быть легкими или слишком тонкими. Чтобы создавать качественные сети, выбирайте продукцию известных брендов — и лучше, если фитинги и трубы будут одного производителя. На данный момент высокой популярностью пользуются пресс фитинги для металлопластиковых труб Valtec и Henko.

пресс-клещи для металлопластиковых трубПодробнее о том, как подобрать пресс-клещи для металлопластиковых труб и фитингов, читайте в отдельной статье сайта.

Трубы ПНД также могут монтироваться с помощью фитингов, но только конструкция у них уже совсем другая. Больше информации об этом здесь.

Трубы из полипропилена соединяются особым способом. Каким, мы рассказали на этой странице http://okanalizacii.ru/truby/montazh/pajka-polipropilenovyh-trub-instrukciya.html

Монтаж пресс фитингов видео

Описанный выше процесс продемонстрирован на видеоролике.
