Как подключить теплый пол к терморегулятору — схема подключения, советы

Обновлено: 9 августа 2019

как подключить теплый пол к терморегуляторуЭлектрические теплые полы – это автономные системы, управлять которыми вручную невозможно. Для этого существуют специальные устройства — терморегуляторы, непрерывно поддерживающие заданную температуру. Вне зависимости от того, какого типа греющие материалы используются, между ними и сетью питания устанавливается этот элемент. Осталось только разобраться, как подключить теплый пол к терморегулятору, чтобы вся система в сборе функционировала правильно.

Зачем нужно регулировать температуру пола

Первая причина, почему теплые полы снабжаются автоматическими регуляторами температуры (еще их называют термостатами) – комфортные условия для эксплуатации. Для жилых помещений достаточно прогреть напольное покрытие до 26 °С, для детских учреждений достаточно и 24 °С. С повышением температуры может возникнуть ощущение дискомфорта, а нагреть полы до 30 градусов и выше современные греющие кабели или маты вполне способны.

Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.

Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.

Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.

Читайте также: Терморегулятор для батареи отопления.

Принцип работы простейшего терморегулятора

Простой электромеханический регулятор по принципу действия работает так же, как аналогичное устройство для подержания температуры в холодильнике.

Для этого используется свойство газов или жидкостей менять свой объем при изменении температуры окружающей среды. Вещества, физические свойства которых используются для измерений, заключают в герметичную трубку. Один кончик этой трубки помещают в контролируемую зону, через второй рабочее тело механически воздействует на контактную группу.

механический регулятор теплого пола
Механический терморегулятор теплого пола

Такой регулятор имеет ряд особенностей. Длина трубки с рабочим телом фиксирована. Она не может быть изменена в большую или меньшую сторону. Поэтому установка термодатчика теплого пола привязывает регулятор к точке в полу, необходимой для контроля температуры и подключения питающих нагреватель кабелей. Высоту установки регулятора требуется выбрать такой, чтобы его трубки хватило до места измерений.

При повреждении трубки терморегулятор неизбежно выходит из строя. Поэтому на участке «регулятор – место измерения» ее нужно защитить от механических воздействий пластиковой трубой.

Принцип работы электронных регуляторов

Датчик температуры электронных приборов работает на ином принципе. В нем используется терморезистор – электронный компонент, сопротивление которого зависит от температуры. Терморезистор помещается в требуемое для измерений пространство и соединяется с прибором обычными проводами. Прибор во время работы подает на датчик небольшой величины напряжение с фиксированным значением и измеряет ток в цепи. Значение этого тока обратно пропорционально температуре.

Всей логикой работы устройства управляет электронная схема. Значение пороговой величины температуры задается либо ручным регулятором, либо кнопками. В последнем случае для контроля используется дисплей. На выходе устройства установлено электромеханическое реле или электронный ключ, управляющий нагрузкой.

электронный терморегулятор
Электронный терморегулятор позволяет задавать больше параметров

В остальном электроника работает так же, как и электромеханический регулятор теплого пола. Только в роли рабочего тела выступает электрический ток, проходящий через терморезистор. А еще появляется возможность навесить на прибор множество дополнительных функций, связанных с экономией электроэнергии.

Выбор терморегулятора для теплого пола

При всем удобстве в эксплуатации с усложнением схемы терморегулятора возрастает и его цена. Стоит сказать, что установка устройств с множеством дополнительных функций обоснована только при управлении нагревом больших площадей. А также – когда эти функции действительно помогут экономить электроэнергию. Поэтому при выборе термостата внимательно ознакомьтесь с его возможностями и примерьте их к своей ситуации.

Если теплые полы установлены в нескольких комнатах, есть смысл задуматься о централизованном управлении. Возможна установка терморегулятора теплого пола, способного одновременно контролировать и управлять температурой нескольких объектов. В этом случае будет полезна еще одна изюминка, присущая некоторым не дешевым современным регуляторам: связь по Wi-Fi с мобильным телефоном.

На небольших площадях, например, в ванной комнате или туалете, все же достаточно простейшего и недорогого термостата. Эти помещения посещаются регулярно и хаотично, что не позволяет предсказать, когда отопление стоит ослабить или выключить. Разве только в то время, когда вся семья отсутствует.

регулятор температуры теплого пола
Регулятор температуры теплого пола в современном дизайне

И не забудьте о детях. Светящийся дисплей и кнопочки притягивают их, как магнит. Чтобы исключить возможность «несанкционированного перепрограммирования» либо приобретайте модели термостатов с одной лишь механической регулировкой температуры, либо с функцией блокировки кнопок.

Предполагается, что сам теплый пол уже выбран, следовательно, известна потребляемая им мощность. Эта величина не должна превышать максимальное паспортное значение устанавливаемого для управления терморегулятора.

На заметку: Еще жизненно необходимо ознакомиться с рекомендациями по выбору термостата производителем греющих элементов, которые вы приобрели.

Монтажные работы

Монтаж терморегулятора включает в себя следующие этапы:

  • установка устройства на стену;
  • подведение кабелей от сети питания к нагрузке и подключение датчика температуры;
  • тест системы в сборе;
  • окончательная заливка пола.

Важно: До окончания подключения всех цепей и проверки их работоспособности элементы теплого пола должны оставаться доступными. Иначе при наличии заводских дефектов и ошибок в монтаже исправлять что-либо будет поздно.

Выбор места установки регулятора

Перед тем, как подключить теплый пол к выбранному регулятору, нужно определиться с местом его установки. Предпочтение следует отдать входу в помещение, аналогично выключателю освещения. Иногда эти два элемента и устанавливают рядом. При желании поставить регулятор где-нибудь в другом месте нужно помнить, что со временем может возникнуть желание установить там мебель, которая перекроет доступ к органам управления.

Еще нельзя допустить, чтобы датчик регулятора оказался под мебелью или в месте, где нагревательные элементы отсутствуют. Большинство теплых полов, особенно инфракрасные, не переносят баррикадирования греющих поверхностей массивными элементами без ножек, поэтому в таких местах их попросту не устанавливают. И датчик там будет бесполезен.

установка терморегулятора теплого пола
Установка датчика температуры для кабельного теплого пола

Непосредственно в помещении ванной комнаты устанавливать какой попало терморегулятор нельзя. Если его нельзя выставить наружу, то потребуется приобрести модель, защищенную от брызг воды. В ее маркировке есть обозначение IP44 (или IP54), где четверка как раз и указывает на степень защиты от влаги.

Высота установки регулятора над уровнем пола в большинстве случаев выбирается в диапазоне 0,6 – 1м. Если рядом выключатель – принимается высота его установки, чтобы не нарушать дизайн. Но есть исключения.

Помните о механических регуляторах с трубкой, имеющей ограниченную длину. Ее размеры определяют максимальную высоту установки устройства.

Для защиты от детей рекомендуется поднимать регулятор повыше. Хотя – кого это останавливало.

Если теплый пол используется в качестве основного отопительного элемента для обогрева помещения, в комплекте с ним используется терморегулятор со встроенным датчиком. Он измеряет температуру воздуха, а не пола. Для того, чтобы добиться его правильной работы, нужно разместить его на уровне 1,5 м от пола. Кроме того, на его работу не должны влиять дополнительные факторы, искажающие правильность измерения температуры в помещении, например, сквозняки из открытых окон или систем вентиляции.

Установка терморегулятора и прокладка кабельных линий

Большинство выпускаемых моделей термостатов имеют вид и габариты, как у розетки для скрытого монтажа. То есть, они утапливаются в стену. Если поискать, можно найти устройства и для наружной установки. Но, если в квартире все розетки скрытые, лучше немного повозиться с выпиливанием штроб, чем гробить дизайн кабель-каналами.

Если же вы устанавливаете прибор для наружного монтажа на поверхность, то сделать это своими руками не составит большого труда. Размечаются два отверстия, забиваются в стену дюбели, регулятор температуры крепится в них с помощью саморезов. Которые нередко идут вместе с ним в комплекте. Приборы для наружного монтажа наиболее актуальны для деревянных стен, штробы в которых делать не так просто.

Для бетонных и кирпичных стен наиболее популярен скрытый монтаж. Сам терморегулятор устанавливается в монтажную коробку, аналогичную использующимся для монтажа розеток. Под нее нужно проделать в стене круглое отверстие чуть большего диаметра, чем сама коробка. Наименее трудоемкий способ – использовать специальную насадку к перфоратору, но можно обойтись и буром по бетону в комплекте с молотком и выколоткой.

розетка с терморегулятором
Пример совмещенной розетки и терморегулятора

Затем от отверстия проделываются штробы под кабели. Вертикально к поверхности пола выдалбливается канавка для укладки проводов к нагревателям и датчику температуры. Вторая штроба идет к месту подключения питания.

Этим местом может быть соседняя розетка, если потребляемая теплым полом мощность невелика. Обычно это порядка 200 – 300 Вт. При большей мощности лучше провести кабель в ближайшую монтажную коробку.

Если есть возможность, то, чтобы не перегружать квартирную проводку, лучше провести отдельный кабель до распределительного щитка. Но так обычно поступают при косметическом ремонте квартиры с полной сменой электропроводки в ней.

монтаж терморегулятора теплого пола
Монтаж терморегулятора скрытым способом

Для подключения терморегулятора теплого пола к сети используется медный трехжильный кабель сечением не менее 2,5 мм2. Проводники для подключения теплого пола – согласно рекомендациям его производителя. Подключение термодатчика к регулятору производится проводом, которым он укомплектован.

Как правильно подключить регулятор

Все клеммы терморегулятора имеют маркировку и условные обозначения, облегчающие его включение в схему управления. Вход питания и выход для подключения теплого пола имеют одинаковые буквенные обозначения клемм:

  • «L» — подключение фазы (коричневый, белый или черный провод);
  • «N» — подключение нуля (синий провод).

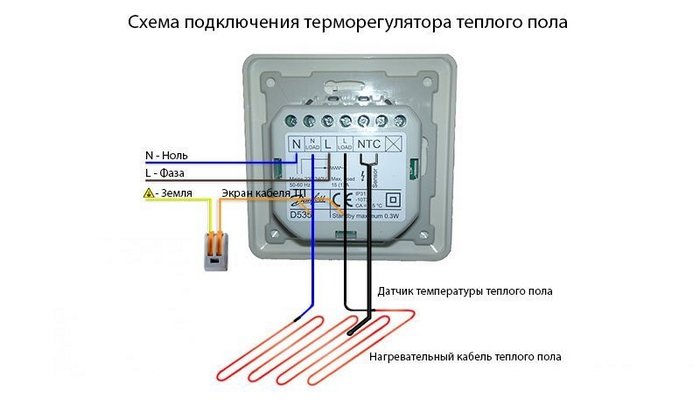

ustanovka-termoregulyatora-teplogo-pola-8Где находится вход, а где – выход, указано надписями рядом с парой клемм. Будьте внимательны, их нельзя путать. Также стоит соблюдать цветовую маркировку проводников фазы и нуля. Вы можете не нанести регулятору вреда, но при обслуживании регулятора это может иметь определяющее значение.

Подключение датчика теплого пола к терморегулятору производится к клеммам, обозначенным соответствующим образом.

Важно: Отключите автоматический выключатель питания квартиры перед подключением!

Фазу в розетке или соседней коробке можно определить с помощью однополюсного индикатора. Если он светится – провод фазный. Найти нулевой проводник в коробке, если в ней расключено еще и освещение, сложнее. Исключите найденный только что фазный провод и соединенные парами проводники, которые подают фазу от выключателя к светильнику. Оставшееся соединение – нулевые проводники.

Экраны греющих кабелей должны заземляться. Для этого их соединяют с шиной РЕ, от которой по квартире расходятся проводники желто-зеленого цвета. Если в регуляторе не предусмотрено специальной клеммы для соединения заземляющих проводников, их соединяют отдельно, используя WAGO или другую клемму.

подключение датчика теплого пола к терморегулятору
Подключение терморегулятора через клемму WAGO

Типовая схема подключения теплого пола к терморегулятору в зависимости от количества жил приведена на рисунке ниже.

схема подключения теплого пола к терморегулятору
Подключение одножильного и двужильного кабеля теплого пола к терморегулятору

Схема подключения терморегулятора теплого пола

Если в электропроводке только два провода – заземляющих проводников нет. Подключать заземляющие проводники к нулевой жиле в коробке или розетке запрещено. Лучше оставить их не подключенными. Но тогда линия питания теплого пола должна быть защищена УЗО с дифференциальным током отключения не более 30 мА.

Регулирование температуры водяного теплого пола

Снижение температуры водяного теплого пола происходит в большинстве случаев за счет разбавления воды в прямом контуре холодной обратной. За счет этого регулируется его температура. Запускает процесс узел подмеса, управляемый трехходовым клапаном.

При использовании регулятора температуры в системе водяного отопления пола напряжение от него подводится кабелем к соленоиду управления трехходовым клапаном.

Тестирование системы

Запуск теплого пола в длительный режим работы возможен только после его заливки и полного высыхания стяжки. Но перед сборкой рекомендуется его кратковременно включить, установив минимально возможную температуру. Датчик временно укладывается как можно ближе к нагревательному элементу, лежащему неподалеку.

При достижении установленной температуры термостат должен снять напряжение с нагревательных элементов. Этот факт можно проконтролировать однополюсным указателем, поднеся его к выводу «L» выхода регулятора. Само же включение системы фиксируется по повышению температуры нагревателей.

Если регулятор электромеханический, в моменты включения или отключения слышны тихие щелчки.

Важно: Не включайте пол надолго без заливки. Такой режим работы длительно не допустим.

Окончательная настройка работы пола производится после окончания монтажных работ. Подбирается желаемая температура, выставляются параметры энергосбережения.

Если все сделано правильно и качественно, теплый пол прослужит долго. Но, если вы сомневаетесь, что сможете выполнить эту работу своими руками, пригласите профессионального электрика.

Подключение теплого пола к терморегулятору: видео

На видео продемонстрирован процесс монтажа терморегулятора для теплого пола.
